酒店网络布线



当今社会，信息已成为一种非常关键性的资源，它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。由于这一原因，公司、企业、政府部门都会要求以最快速度对这些通讯及信息系统进行调整和改进，并根据需要配置成各种不同的结构。

　　而在国内，既便是在一些新设计的建筑物内，往往仍沿用过去的那些布线技术，致使各种系统的布线无法兼容，难以适应新技术的发展，且管线拥挤不堪，而配线上的投资往往是重复的。这种情况，还会随着公司、企业、政府部门的扩大、设备的更新、人员的变动、办公环境的变更，而变得越来越糟。任何的增添、变动，都可能会引起全局的变动，不但影响员工的工作效率，对公司、企业、政府部门的运营也产生不良的影响。尤其是随着ISDN(综合业务数字网)的出现、应用、推广，原来使用的布线系统将无法满足要求。

　　因此，寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，已成为当务之急。它不但能够满足现在的需求，更重要的是迎接未来对配线系统的挑战。

　　结构化布线系统正是在这种背景下推出并被广泛接收的一种布线技术，它能够以一次性的布线投资，解决今后相当一段时间内的所有布线问题。

　　近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和稳定可靠性要求高。在办公楼，所建网络要求对内适应不同的网络设备、主机、终端、PC及外部设备，可构成灵活的拓扑结构，有足够的系统扩展能力，对外通过与国家公网与外部信息源相连，组成全方位多通道的信息访问系统。总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。

　　结构化布线是一套完整的系统工程,包括传输媒体(双绞线(铜线)及光纤)，连接硬件(包括跳线架、模块化插座、适配器、工具等)以及安装、维护管理及工程服务等。作为CCITT七层协议中最底层的物理层，结构化布线系统构成了某种基本链路，象一条信息通道一样来连接楼宇内或室外的各种低压电子电气装置。这些信息路径提供传输各种传感信息及综合数据的能力。

　　结构化布线系统的设计同时兼容话音及数据通信应用。这样一来减少了对传统管路的需求，同时提供了一种结构化的设计来实现与管理这一系统。

　　同时，结构化布线系统允许用户有可能采用各种可行的新技术。这是因为结构化布线系统独立于应用，并能对未来应用提供相当的余度。

　　布线系统是整个智能系统工程的基础，如果说信息系统是智能建筑的灵魂，那么布线系统就相当于信息系统的神经。因此，可以说布线技术的选择和布线系统的设计就决定了整个大楼的信息系统的生命力，它将关系到大楼未来三十年甚至五十年的使用效果。

　　随着计算机的普及、Internet技术的发展，建立酒店内部Intranet网络,采用现代化的办公管理方式来提高管理效率，已被越来越多的采用。结构化综合布线系统是智能网络集成系统的物理基础，其通过采用智能化的布线技术，将整个办公楼内语音、数据、图像、自动控制信号等集成在统一管理的同一实体内，实现酒店内全方位的管理和控制，为业主提供方便、快捷、多样化的通讯方式。

　　1需求分析

　　综合布线系统采用结构化布线系统，应能兼容和支持所有的电脑设备系统、数据系统(包含部分无线AP接入点)、酒店视频点播系统和语音系统。

　　本系统可由五个子系统组成，工作区子系统、水平子系统、管理子系统(楼层分配线架)、干线子系统、设备间子系统(主配线架)组成。

　　网络数据主干采用6芯多芯多模光缆，语音主干采用五类UTP大对数电缆，数据主配线架采用光纤配线架或RJ45配线架，数据配线架须采用机架式，放置在标准机柜中，并提供标准机柜。

　　建成后的综合布线系统将为酒店提供语音、数据和视频、图像等多媒体传输的高速通信平台，并充分考虑安全与保密要求，以满足综合大楼数据通信、语音通信、局域网、广域网的需求。

　　2总体设计

　　2.1总体结构

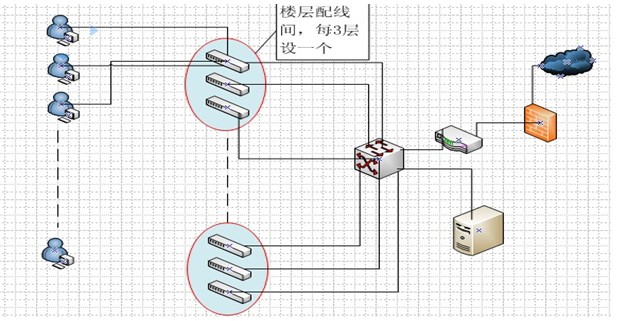

　　图1-1

　　在布线系统的组成结构上，根据酒店园区的实际情况，本综合布线系统按下列五个部分进行设计：工作区子系统、水平子系统、管理子系统(楼层分配线架)、干线子系统、设备间子系统(主配线架)。

　　酒店数据及语音主配线架设在一层计算机机房，共设置14个楼层分配线架，设在弱电间内，根据布线设计规范，楼层分配线架的设置应满足水平线缆小于90米。从地下一层到五层的弱电井内分别设置楼层分配线间(卫星间)，七层的分配线间作为六层到八层配线间，十层配线间为九到十一层的配线间，十三层配线间为十二到十四层配线间，十六层配线间为十五层到十七层配线间，十九层配线间为十八层到二十层配线间，二十二层为二十一层到二十三层，二十四到顶楼的为一个独立配线间，放置于二十四层(如图1-1)。

　　对于语音系统的干线，是以一层语音总配线架为中心，星型敷设室内5类24对大对数电缆至各层分配线间;对于数据系统的干线，配合计算机网络的设计，是以一层计算机机房内的数据总配线架为中心，星型敷设6芯万兆多模光缆至各个配线间。

　　2.2子系统配置

　　工作区、水平线缆类型：网络发展速度非常迅猛，虽然目前到桌面100Mbps的传输速率已可以满足现在及短期内的需求，但千兆到桌面也日趋成熟，未来几年千兆到桌面将会成为主流，因此在数字网络水平线缆的选择上采用了六类4对UTP线缆及六类非屏蔽插座模块，整个水平信道提供250MHz以上的带宽，配合千兆以太网交换机，完全可以满足传输1000Mbps速率的需求。

　　语音及VOD点采用同种超五类布线，可以满足语音、VOD点通要求有一定的扩展功能。

　　垂直主干类型：语音主干采用五类大对数UTP线缆完全可以满足。数据主干采用6芯多模室内光纤。多模光纤频带较宽，传输容量较大。采用多模万兆光纤及千兆以太网交换机完全可以满足主干传输千兆的需求。

　　管理间(分配线间)位置：管理间根据实际应用分别设置在二级机房。用以保证每条水平线缆不超90米。

　　设备间位置：参照招标文件及平面、系统图纸所示，本次酒店的计算机主机房设在一层。

　　配线架的选择：连接数据及视频点播的的配线架选择24口六类非屏蔽的模块式配线架。

　　3 系统性能

　　3.1主干布线

　　数据主干采用通贝万兆多模光缆，光纤在500米范围内，完全支持万兆网的传输。主干采用6芯光缆冗余备分，为网络应用提供很大的灵活性和可靠性。语音主干采用5类大对数UTP，可支持100MHz传输速率，完全满足语音和终端通讯的要求。

　　大楼内的数据水平布线统一采用，VOD和语音采用超五类非屏蔽产品，包括配线架、双绞线、插座。6类系统完全可支持250MHz传输速率，，可支持各种计算机通讯终端，可支持100Mbps快速以太网和千兆网的数据应用，以及将来1000Base-TX千兆网的应用;超五类系统完全可支持100MHz传输速率，可支持各类语音通讯终端及100Mbps快速以太网和千兆网的数据应用应用。

　　部分会议室采用光纤到桌面的解决方案，使用四芯万兆多模光纤，最高支持10GHz的网络传输带宽，满足高速高质量数据传输及今后网络发展的需要。

　　4传输介质选型

　　按照招标要求从满足酒店对综合布线系统的使用要求出发，我选择了六类和超五类非屏蔽布线系统用于酒店的综合布线系统。

　　六类产品完全是元器件级和信道级产品，其产品性能余量非常大，且兼容性非常好，完全能抵抗现场施工带来的性能降低问题。

　　超五类非屏蔽双绞线性价比高，符合现在酒店布线使用。

　　5详细设计

　　5.1工作区子系统

　　按照招标文件技术要求，对综合布线系统进行了深化设计，并将综合布线系统的信息点主要分为网络数据点(含部分信息发布预留点)、无线AP点、语音点、酒店VOD点播系统、光纤到桌面信息点五种类型。在酒店内，客房布线按标准布线，每间单间和标准客房要求安装3个通讯端口，其中 1 个双孔安装在写字台，用于上网和电话;1 个安装在床头柜边;1 个安装在卫生间，用于电话使用。

　　(1)信息模块选型

　　数据信息点和语音信息点均采用超五类和六类信息模块。

　　全部的设计面板均可满足屏蔽及非屏蔽模块安装需要;

　　电缆连接按TIA/EIA568B标准执行。

　　面板为白色面板，并带有防尘盖。

　　各信息插座输出口为模块式结构，更换及维护方便。

　　数据和语音信息插座采用六类非屏蔽信息插座。功能特点：

　　绝缘材质：耐冲击高阻燃塑料，达到比标准要求。

　　满足六类标准所支持的所有应用，满足下一代千兆网的应用。

　　强度要求：耐抗击强冲击。

　　工作温度范围：-10至60度。

　　工作温度范围：0-60度。

　　语音和VOD信息插座采用超五类非屏蔽信息插座。

　　功能特点：

　　满足超五类标准所支持的所有应用，满足下一代千兆网的应用

　　打线方式：T568A或B

　　强度要求：耐抗击强冲击

　　工作温度范围：-10至60度

　　工作温度范围：0-60度

　　信息插座安装

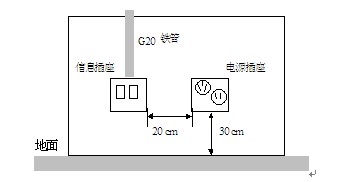

　　所有信息出口都安装在员工工作区附近的墙面上或地面上。墙面型出口底边距地面30厘米。信息出口附近要配有电源，信息插座与电源插座的距离应保持20厘米，为避免电源系统的电磁干扰，布线线缆用金属管材铺设。

　　如上图所示。墙面安装方式采用防尘面板，弹簧门有效的防止模块因积灰而影响传输速率。

　　在管理办公室、各控制机房、会议室等设置地面插座。控制机房采用高架静电地板。建议在大开间办公室采用网络地板(高度仅4厘米)，模块、面板和线缆均可方便的移动，适应将来工作环境的调整。
